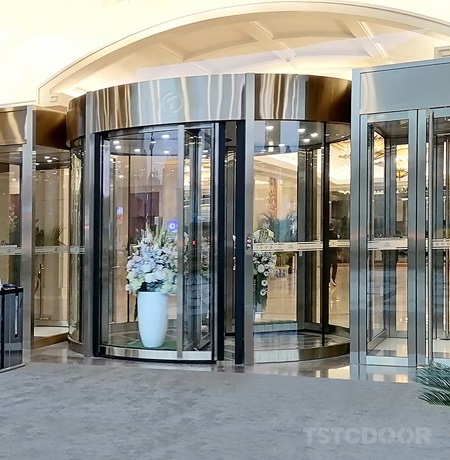

Puerta Giratoria Automática de 2 Hojas

Breve Introducción

  • Producto ID: TAR200
  • Cantidad de Hojas: 2 Hojas
  • Tratamiento de Superficie: Pintura RAL/ Acero Inoxidable / Anodizado
  • Sistema de Escape Pánico: Por puerta corredera / puerta batiente
  • Modo de Paso: Giratorio / Deslizante / Batiente

Producto Detalles

Consulta

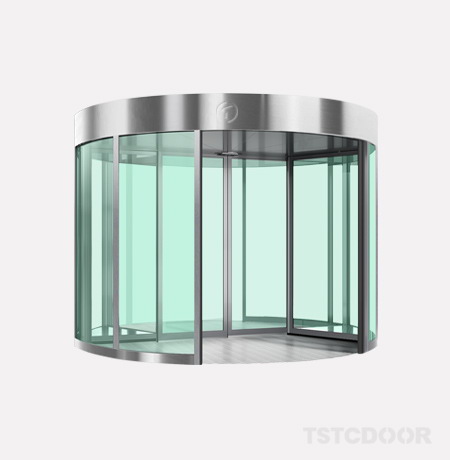

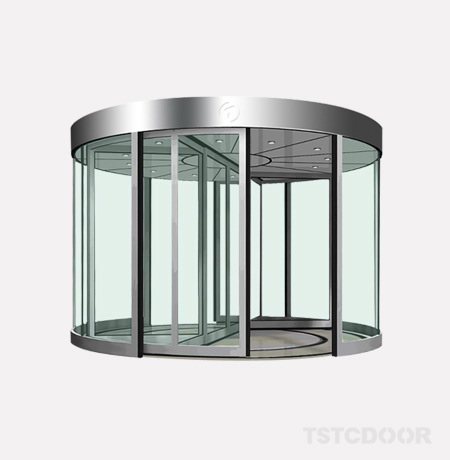

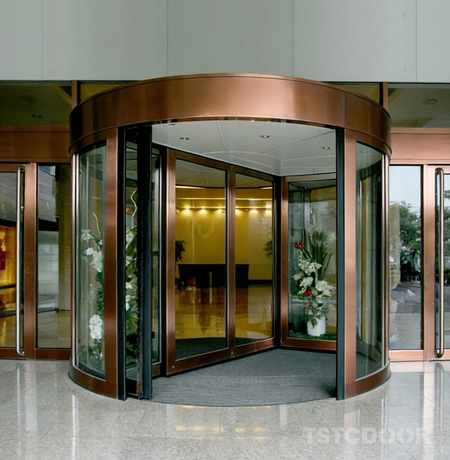

Puerta Giratoria automática de 2 Hojas - TAR200


¿Por qué Elegir la Puerta Giratoria Automática de 2 Hojas TSTC?

▪ Diseño confiable y especial para estructura de puerta y control inteligente.

▪ Piezas centrales confiables de marcas mundialmente famosas como SIEMENS, BEA, LENZE.

▪ Características de seguridad con suficientes sensores de seguridad cerca de 30 unidades, sistema de control de torque y sensible a la fuerza se ensamblaron como estándar.

▪ Distribuidores y  proyectos de puertas automáticas instalados  en todo el mundo nos brindan una gran confianza para la venta y el mantenimiento.

▪ Diseñado para el área de entrada con grandes dimensiones , como 4200 mm, 4800 mm de ancho, y se puede proporcionar un servicio personalizado para dimensiones más grandes.

▪ El precio económico podría traer mayores ganancias a nuestros socios.


Certificacións

Puertas giratorias TSTC con certificaciones ISO9001, ISO14001, CE.


Especificación

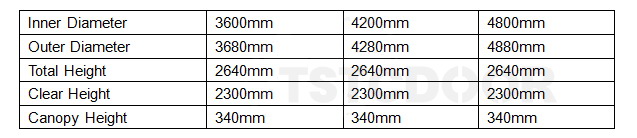

Las dimensiones estándar son las que se muestran a continuación, se puede proporcionar un servicio personalizado .

2 Wing Auto Revolving Door-pic1

Tratamiento/Acabado de Superficies

Marco de aluminio con revestimiento de Anodizado , Pintura RAL o Acero Inoxidable .

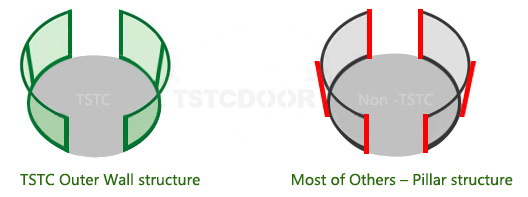

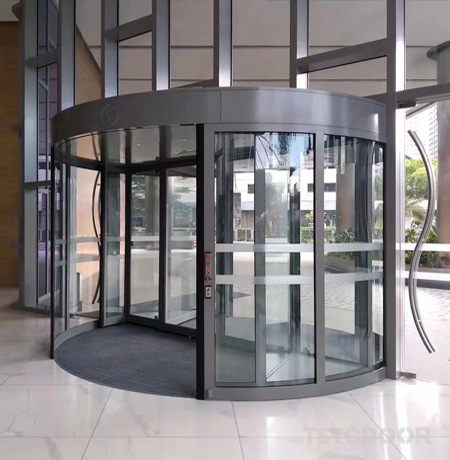

Estructura portante especial- Pared de Tambor

Una de las características destacadas de TAR200 es la estructura portante de la pared del tambor , en comparación con la estructura portante de pilar de otras marcas, este diseño especial puede aumentar la seguridad estructural y hacer que la puerta posea una mayor estabilidad.

2 Wing Auto Revolving Door-pic2

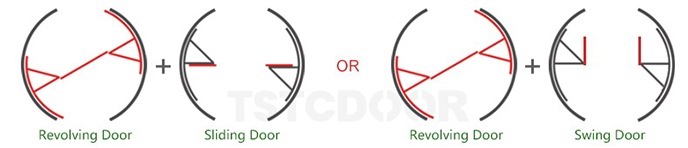

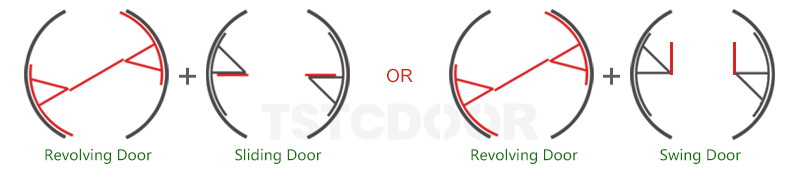

Diseño Especial - Función  2 en 1

2 Wing Auto Revolving Door-pic3


Los Componentes Electrónicos Clave

▪ Motor y Caja de Cambios

3/4 Wing Revolving Door-TAR300-pic3

SIEMENS , 250 W para motor. La ventaja de los reductores SEW reside en su sencilla estructura mecánica. Esto les proporciona una mayor eficiencia que los reductores de tornillo sin fin. Además, los reductores de la serie S son silenciosos durante su funcionamiento.

Su diseño sencillo permite el ajuste individual del par y la velocidad, lo que permite una instalación compacta. Sin embargo, la combinación con una etapa de engranajes helicoidales aumenta significativamente la eficiencia en comparación con los reductores de tornillo sin fin. El par oscila entre 92 Nm y 4000 Nm.

▪ MCU - Unidad de Control Principal

3/4 Wing Revolving Door(图6)

Para la Unidad de Control Principal, utilizamos el sistema líder a nivel mundial, SIEMENS. Este modelo cuenta con un potente módulo de posicionamiento de E/S inteligente, desarrollado específicamente para el controlador programable más inteligente. Ofrece numerosas funciones para posicionamiento tanto en lazo abierto como en lazo cerrado.

▪ Inversor / Convertidor de Frecuencia

2 Wing Auto Revolving Door-pic6

El SIEMENS SINAMICS es un convertidor de frecuencia modular para las más diversas tareas de accionamiento. La estructura modular de sus componentes y el amplio rango de potencia, de 0,55 a 250 kW, garantizan que siempre pueda encontrar el convertidor ideal para sus aplicaciones y sector industrial. Esta serie de convertidores está disponible en tres variantes de tensión para la conexión a redes de 200 V, 400 V y 690 V. SINAMICS Startdrive se utiliza para la puesta en marcha de las funciones de seguridad.

▪ Codificador

2 Wing Auto Revolving Door-pic7

La función clave del codificador es el posicionamiento, y el que utilizamos para nuestra puerta giratoria TAR200 ofrece un rendimiento excepcional en cuanto a resistencia a impactos mecánicos y es capaz de soportar cargas axiales y radiales elevadas, adaptándose a diversos entornos industriales. Su ubicación especial del cableado se adapta al espacio limitado.

Velocidad máxima rpm: 6000 rpm 1, continua. Capacidad máxima de carga del eje: 60 N axial, 100 N radial.

Resistencia a impactos: 50 G/11 ms. Temperatura de funcionamiento: -20 °C ~ +80 °C.

Clase de protección: IP66 .


Herramienta de Ajuste

Utilizamos SIEMENS BOP y TD400 para garantizar una compatibilidad total y precisa con nuestras puertas giratorias. También utilizamos interruptores de llave para cambiar los modelos de funcionamiento normal de puertas giratorias y correderas.


Selector de Programas

2 Wing Auto Revolving Door-pic8

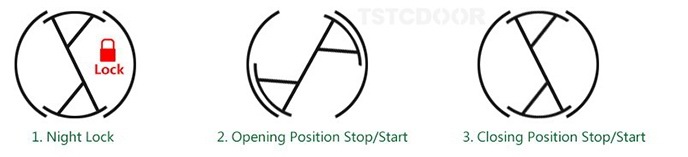

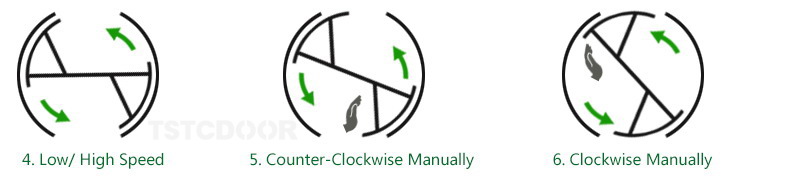

El interruptor permite controlar el funcionamiento de la puerta mediante 6 modos según las necesidades: bloqueo nocturno, apertura/cierre (stop/start), cierre/cierre (stop/start), velocidad baja/alta, giro manual en sentido antihorario y giro manual en sentido horario.


2 Wing Auto Revolving Door-pic9

2 Wing Auto Revolving Door-pic10


Características de Seguridad

Se instalará el siguiente equipo de seguridad en la puerta giratoria.


▪ Interruptor de Seguridad Vertical

2 Wing Auto Revolving Door-pic11

Cuando la goma de seguridad se aprieta hasta la deformación, el dispositivo electrónico en la goma se activará y hará que la puerta deje de girar inmediatamente.

Además, el interruptor de seguridad fue monitoreado por el relé de seguridad todo el tiempo, la puerta dejará de funcionar inmediatamente si el interruptor de seguridad se dañó.

▪ Función de Control de Par

2 Wing Auto Revolving Door-pic12

Cuando la distancia entre la hoja móvil de la puerta y la fija es menor que un cierto espacio, la potencia de accionamiento del motor se reducirá a un nivel seguro, de modo que el peatón no resultará herido incluso si todos los sensores se averían.


▪ Relé de Seguridad

2 Wing Auto Revolving Door-pic13El relé de seguridad puede supervisar el funcionamiento del amortiguador de seguridad en todo momento. La puerta se detendrá repentinamente si el amortiguador falla.


▪ Botón de Parada de Emergencia

3/4 Wing Revolving Door-TAR300-pic11

El botón de parada de emergencia es capaz de detener el movimiento de la puerta automática bajo cualquier circunstancia, garantizando la seguridad de los transeúntes en caso de emergencia.


▪ Botón Pulsador para Discapacitados/Botón para Discapacitados

3/4 Wing Revolving Door-TAR300-pic12

Al presionar el botón deshabilitado, la puerta girará a una velocidad más lenta durante una ronda, después de eso, la puerta gira normalmente.


▪ Conducción con Frenado

2 Wing Auto Revolving Door-pic16Sensor alemán, podría realizar 6 haces de seguridad, 2 de ellos para reducir la velocidad y 4 de ellos para frenar, si se detecta un peatón, las puertas reducirán inmediatamente la velocidad, frenarán y finalmente se detendrán.

▪ Fuente de Alimentación UPS

2 Wing Auto Revolving Door-pic17

Para garantizar la seguridad total, se incorpora una fuente de alimentación SAI en caso de emergencia. Este interruptor evita que un transeúnte quede atrapado dentro de una puerta en situaciones extremas.


▪ PDR Antigolpes/Antiaplastamiento

2 Wing Auto Revolving Door-pic18Cuando los peatones se acercan a la hoja de la puerta giratoria, el sistema anti-golpes PDR de la parte giratoria se activa y detiene la puerta inmediatamente. Cuando los peatones entran en la zona anti-aplastamiento cerca del marco vertical de la puerta, el sistema anti-aplastamiento PDR de la parte fija se activa y detiene la puerta inmediatamente para evitar que las personas se aplasten.

▪  Sensor de Pie

2 Wing Auto Revolving Door-pic19

Se monta tanto en la parte giratoria como en la parte fija de la puerta giratoria, para proteger los pies de los peatones de aplastamientos o golpes con la puerta.



Funciones de Seguridad Avanzadas

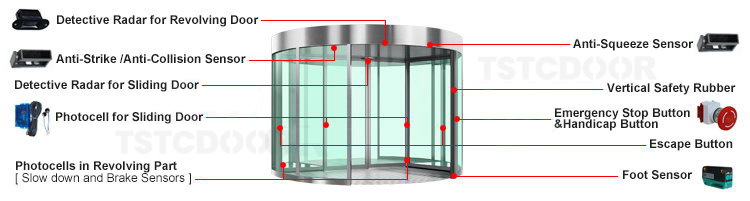

En total, se ensamblan alrededor de 30 unidades de sensores de seguridad en TAR200, los detalles son los siguientes.

Safety Sensors of TSTC revolving door


• PDR antiaplastamiento en parte fija, 2 piezas.

• PDR anticolisión en parte giratoria, 2 uds.

• Fotocélula de ralentización en parte giratoria, 2 Pares.

• Fotocélula Anticolisión/Freno en parte giratoria, 4 Pares.

• Interruptor de seguridad vertical en parte giratoria, 2 uds.

• Interruptor de seguridad vertical en pared exterior, 2 uds. (Opcional).

• Botón de parada de emergencia, 2 uds.

• Botón de handicap, 2 uds.

• Freno electromagnético, 2 uds.

• Botón de Escape en parte giratoria, 2 uds.

• Radar de detectives con puerta giratoria, 4 piezas.

• Radar de detectives con puerta corredera, 2 uds.

• Fotocélula antiaplastamiento para puerta corredera, 1 par.

• Sensor de pie en pared exterior, 2 piezas (opcional).

• Sensor de pie en parte giratoria, 2 piezas (opcional).


Vidrio de Seguridad

Todos los vidrios cumplen con los requisitos de las normas internacionales. Ofrecen excelente resistencia a impactos, robos y explosiones.

▪ La pared curva se dotará de vidrio de seguridad laminado curvo de 4+4 mm.

▪ Las hojas de las puertas serán de vidrio de seguridad laminado de 4+4 mm.


Lámparas de techo

NVC MR16A, luz LED, 12 V/AC.


•  Descargar Dibujos

TDOOR drawings download

     Por favor haga clic en el ICONO de la izquierda para descargar los dibujos.




Entrega y Almacenamiento

Entregue los materiales en el lugar de trabajo en el embalaje del fabricante sin daños y completo con las instrucciones de instalación.

Almacenar fuera del suelo, bajo techo, protegido del clima y de las actividades de construcción.

Tiempo de entrega: Aproximadamente 35 días hábiles después de recibir el pago por adelantado.


Garantía

TSTC ofrece una garantía de servicio de 2 años para TAR300, esta garantía es válida por un período de hasta 2 años a partir de la fecha efectiva de llegada del producto y cubre el reemplazo de piezas dañadas durante el uso normal del producto.


Servicio Postventa

TSTC se compromete a proporcionar accesorios suficientes y confiables a proveedores y distribuidores. TSTC ofrece soporte técnico oportuno para brindar un servicio posventa rápido y eficaz a clientes de todo el mundo.

El servicio de emergencia estará disponible las 24 horas del día, los siete días de la semana.

Teléfono: +86 188 4008 6078 .
