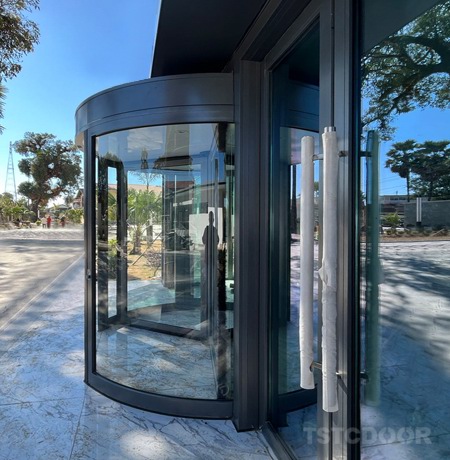

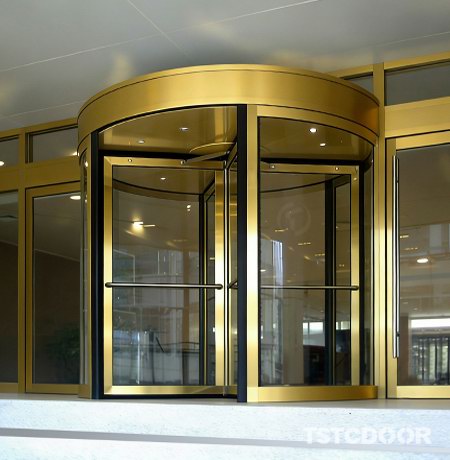

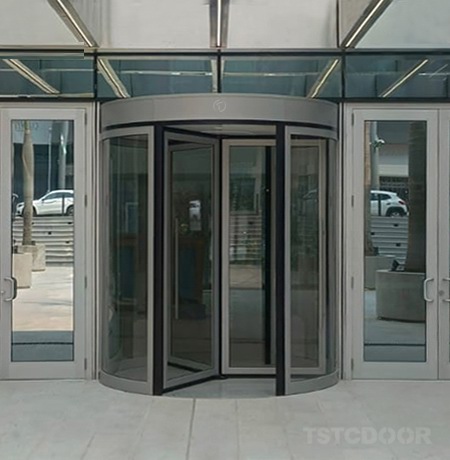

Puerta Giratoria Automática de 3/4 Hojas

Breve Introducción

  • Producto ID: TAR300
  • Cantidad de Hojas: 3/4 Hojas
  • Tratamiento de Superficie: Pintura RAL/ Acero Inoxidable / Anodizado
  • Sistema de Escape Pánico: Opción
  • Modo de Paso: Giratorio

Producto Detalles

Consulta

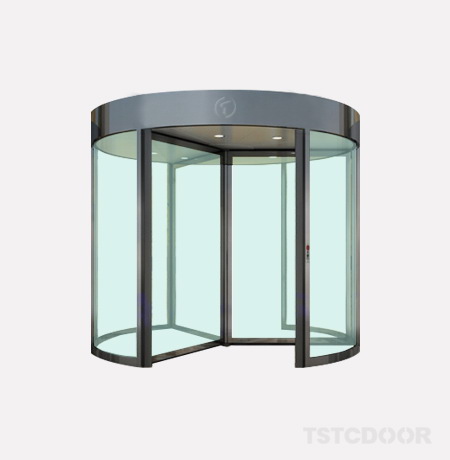

Puerta Giratoria de 3/4 Hojas TSTC con el Modelo : TAR300


¿Por qué elegir la puerta giratoria automática de 3/4 alas TSTC?

▪ Diseño confiable para estructura de puerta y control inteligente.

▪ Piezas centrales confiables de marcas mundialmente famosas como SIEMENS, LENZE, BEA.

▪ Se pueden proporcionar características de seguridad con suficientes sensores de seguridad, botones de seguridad, control de fuerza y torque, y sistema de antipánico si es necesario.

▪ Distribuidores y proyectos de puertas automáticas instalados en todo el mundo nos brindan una gran confianza para la venta y el mantenimiento.

▪ El precio económico podría traer mayores ganancias a nuestros socios.


Certificacións

Puertas giratorias TSTC con certificaciones ISO9001, ISO14001, CE.


Especificación

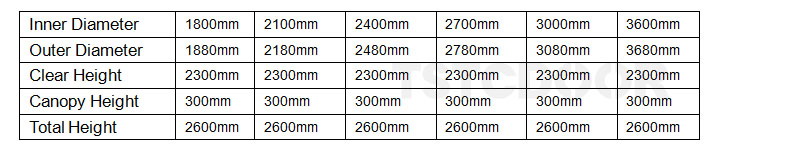

Las dimensiones estándar son las que se muestran a continuación, se puede proporcionar un servicio personalizado .

3/4 Wing Revolving Door-TAR300

Tratamiento/Acabado de Superficies

Marco de aluminio con revestimiento de Anodizado , Pintura RAL o Acero Inoxidable .

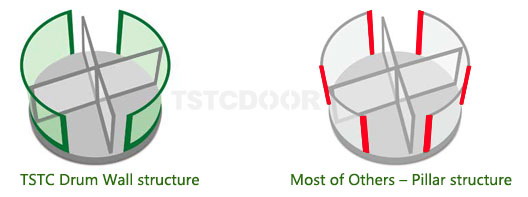

Estructura portante especial- Pared de Tambor

Una de las características destacadas de TAR300 es la estructura portante de la pared del tambor , en comparación con la estructura portante de pilar de otras marcas, este diseño especial puede aumentar la seguridad estructural y hacer que la puerta posea una mayor estabilidad.

3/4 Wing Revolving Door-TSTC TAR300

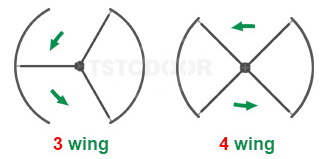

Cantidad de Hojas de Puerta

La puerta giratoria tiene una configuración de 3/4 hojas .

3/4 Wing Revolving Door-TAR300-PIC2

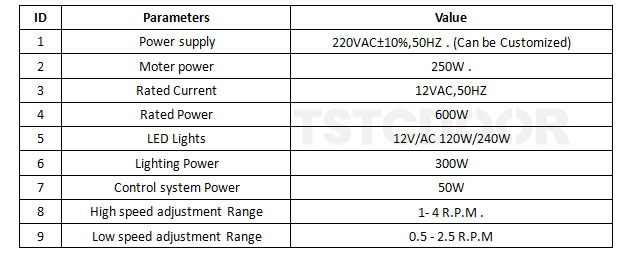

Datos Técnicos

Technical Data Table-TAR300


Los Componentes Electrónicos Clave

▪ Motor y Caja de Cambios

3/4 Wing Revolving Door-TAR300-pic3

SIEMENS , 250 W para motor. La ventaja de los reductores SEW reside en su sencilla estructura mecánica. Esto les proporciona una mayor eficiencia que los reductores de tornillo sin fin. Además, los reductores de la serie S son silenciosos durante su funcionamiento.

Su diseño sencillo permite el ajuste individual del par y la velocidad, lo que permite una instalación compacta. Sin embargo, la combinación con una etapa de engranajes helicoidales aumenta significativamente la eficiencia en comparación con los reductores de tornillo sin fin. El par oscila entre 92 Nm y 4000 Nm.

▪ MCU - Unidad de Control Principal

3/4 Wing Revolving Door(图6)

Para la Unidad de Control Principal, utilizamos el sistema líder a nivel mundial, SIEMENS. Este modelo cuenta con un potente módulo de posicionamiento de E/S inteligente, desarrollado específicamente para el controlador programable más inteligente. Ofrece numerosas funciones para posicionamiento tanto en lazo abierto como en lazo cerrado.

▪ Inversor / Convertidor de Frecuencia

3/4 Wing Revolving Door-TAR300-pic5

Inversor de CA alemán para motor trifásico de 220 V y 0,25 kW (0,33 HP). Convierte una entrada monofásica de 220 V de frecuencia fija a una trifásica de 220 V de frecuencia variable para controlar la velocidad de un motor de inducción de CA estándar.

Sobrecarga: 150% x 60 segundos, 200% x 3 segundos.

Rango de control de velocidad: 0-599 Hz. Frenado: Sin frenado dinámico.

Cumplimiento de EMC: IEC 61800-3 Segundo entorno C2 (industrial).

▪ Codificador

3/4 Wing Revolving Door-TAR300-pic6

La función clave del codificador es el posicionamiento. El codificador que utilizamos para nuestra puerta giratoria TAR300 ofrece un rendimiento excepcional en cuanto a resistencia a impactos mecánicos y es capaz de soportar cargas axiales y radiales elevadas, adaptándose a diversos entornos industriales. Su ubicación especial del cableado se adapta a espacios reducidos. Velocidad máxima: 6000 rpm (1, continua). Capacidad máxima de carga del eje: 60 N axial, 100 N radial. Clase de protección: IP66.


Herramienta de Ajuste

Para garantizar una adaptación completa y exacta a nuestras puertas giratorias utilizamos SIEMENS TD400, LENZE/SIEMENS BOP.


Operaciones

3/4 Wing Revolving Door-TAR300-pic7

La puerta podrá configurarse para funcionar en uno de los siguientes modos, según lo requiera el propietario del edificio. Para cambiar entre estos modos, se gira una llave en un panel de control.

1. Bloqueo Nocturno . La puerta puede encontrar la posición de bloqueo automáticamente y bloquearse manualmente para garantizar la seguridad de todo el edificio.

2. Giro Continuo . La puerta gira a baja velocidad si no hay peatones. Gira a velocidad normal si el sensor infrarrojo detecta peatones y el modo se mantiene hasta que no haya peatones. Especialmente diseñado para tráfico intenso.

3. Go-stop . La puerta girará automáticamente (mediante la activación del sensor) al acercarse. Esta configuración es ideal para reducir el consumo de energía.


Características de Seguridad

Se instalará el siguiente equipo de seguridad en la puerta giratoria.

▪ Interruptor de Seguridad Vertical

3/4 Wing Revolving Door-TAR300-pic8

Cuando la goma de seguridad se deforma, el dispositivo electrónico se activa y la puerta deja de girar inmediatamente. Además, el interruptor de seguridad es monitoreado constantemente por el relé de seguridad; la puerta se detiene inmediatamente si se daña.


▪ Control Sensible a La Fuerza

3/4 Wing Revolving Door-TAR300-pic9

Cuando alguien ingresa a la puerta giratoria y toca el ala de la puerta, el ala de la puerta detectará la resistencia y enviará la señal de obstrucción a la MCU, luego la MCU determinará si la resistencia excede el valor preestablecido y hará que el motor se detenga inmediatamente si lo excede.


▪ Función de Control de Par

3/4 Wing Revolving Door-TAR300-pic10

Cuando la distancia hasta la posición de cierre es menor a cierta distancia, la fuerza del sistema de accionamiento se reduce. Así, incluso si un transeúnte intenta entrar corriendo, no resultará herido.


▪ Botón de Parada de Emergencia

3/4 Wing Revolving Door-TAR300-pic11

El botón de parada de emergencia es capaz de detener el movimiento de la puerta automática bajo cualquier circunstancia, garantizando la seguridad de los transeúntes en caso de emergencia.


▪ Botón Pulsador para Discapacitados/Botón para Discapacitados

3/4 Wing Revolving Door-TAR300-pic12

Al presionar el botón deshabilitado, la puerta girará a una velocidad más lenta durante una ronda, después de eso, la puerta gira normalmente.


▪ Barrera Anti-colisión (Opcional)

3/4 Wing Revolving Door-TAR300-pic13Cuando los peatones se acercan al ala de la puerta giratoria, la Barrera Anti-colisión que está montada en las alas de la puerta se activará y hará que la puerta se detenga inmediatamente, para evitar que las personas golpeen el hoja de la puerta.

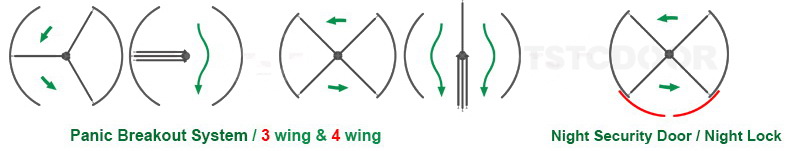

▪ Sistema de Escape de Pánico (Opcional)

La hoja de la puerta se puede plegar manualmente en caso de emergencia o de paso de objetos grandes.

3/4 Wing Revolving Door-TAR300-pic14

▪ Puerta de Seguridad Nocturna (Opcional)

Según las preferencias del cliente, se pueden añadir dos puertas curvas fuera del tambor para cerrar todo el sistema de puertas giratorias cuando sea necesario. Esta opción proporciona protección adicional al edificio y a la puerta.


Vidrio de Seguridad

Todos los vidrios cumplen con los requisitos de las normas internacionales. Ofrecen excelente resistencia a impactos, robos y explosiones.

▪ La pared curva se dotará de vidrio de seguridad laminado curvo de 4+4 mm.

▪ Las hojas de las puertas serán de vidrio de seguridad laminado de 4+4 mm.

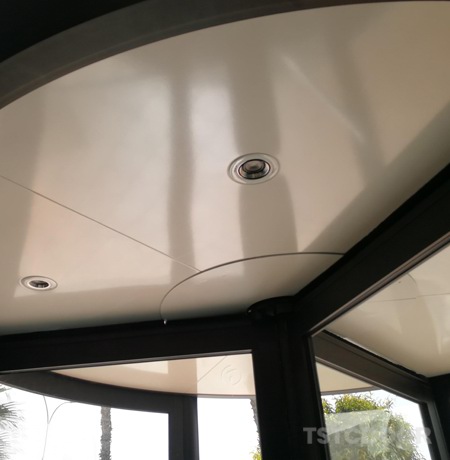

Lámparas de techo

NVC MR16A, luz LED, 12 V/AC.


•  Descargar Dibujos

TDOOR drawings download

     Por favor haga clic en el ICONO de la izquierda para descargar los dibujos.



Entrega y Almacenamiento

Entregue los materiales en el lugar de trabajo en el embalaje del fabricante sin daños y completo con las instrucciones de instalación.

Almacenar fuera del suelo, bajo techo, protegido del clima y de las actividades de construcción.

Tiempo de entrega: Aproximadamente 35 días hábiles después de recibir el pago por adelantado.


Garantía

TSTC ofrece una garantía de servicio de 2 años para TAR300, esta garantía es válida por un período de hasta 2 años a partir de la fecha efectiva de llegada del producto y cubre el reemplazo de piezas dañadas durante el uso normal del producto.


Servicio Postventa

TSTC se compromete a proporcionar accesorios suficientes y confiables a proveedores y distribuidores. TSTC ofrece soporte técnico oportuno para brindar un servicio posventa rápido y eficaz a clientes de todo el mundo.

El servicio de emergencia estará disponible las 24 horas del día, los siete días de la semana.

Teléfono: +86 188 4008 6078 .
