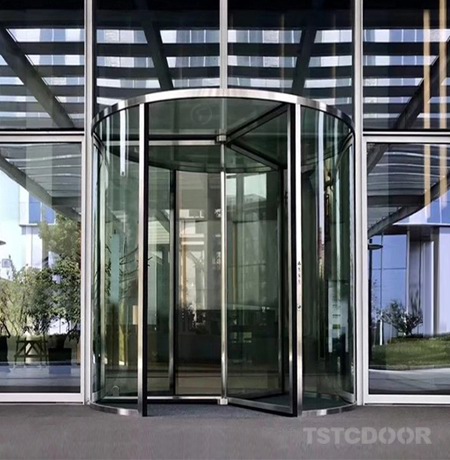

Puerta Giratoria de Vidrio Totas

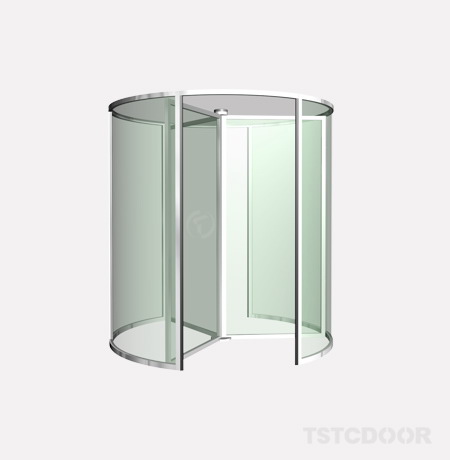

Puerta Giratoria de Vidrio Totas de 3/4 Hojas - TAR600
Tecnología Avanzada y Madura
▪ Diseño totalmente de vidrio, diseño confiable para la estructura de la puerta y control inteligente, modo de conducción subterránea especial .
▪ Piezas centrales confiables de marcas mundialmente famosas como SIEMENS, LENZE, BEA.
▪ Se pueden proporcionar características de seguridad con suficientes sensores de seguridad, control de fuerza y torque, y sistema de antipánico si es necesario.
▪ Vidrio de seguridad con espesor de 12 mm, 16 mm, excelente resistencia a los golpes, rendimiento antiexplosión.
▪ Los perfiles de aluminio delgados con un espesor de 30 mm para la pared exterior y 23 mm para el ala de la puerta, hacen que toda la puerta luzca más transparente.
▪ Distribuidores y proyectos de puertas automáticas instalados en todo el mundo nos brindan una gran confianza para la venta y el mantenimiento.
▪ El precio económico podría traer mayores ganancias a nuestros socios.
Garantía
TSTC ofrece una garantía de servicio de 2 años con TAR600, esta garantía es válida por un período de hasta 2 años a partir de la fecha efectiva de llegada del producto y cubre el reemplazo de piezas dañadas durante el uso normal del producto.
Certificacións
Puertas giratorias de vidrio TSTC con certificación ISO9001, ISO14001, CE.

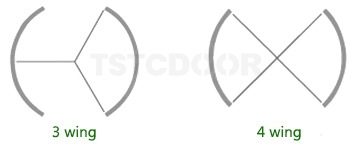

Configuración
La puerta giratoria tiene una configuración de 3/4 hojas.

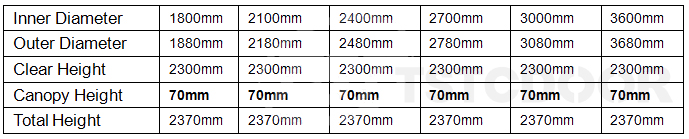

Especificación

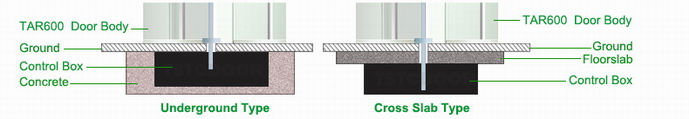

2 Tipos de Instalación
La puerta giratoria de vidrio totas con un diseño único de accionamiento inferior, que permite que el cuerpo de la puerta sea liso y transparente, satisfaciendo las preferencias de los diseñadores modernos. La instalación incluye los tipos "Suelo" y "Losa Transversal".
Herramienta de Ajuste
Para garantizar una adaptación completa y exacta a nuestras puertas giratorias utilizamos SIEMENS TD400, LENZE/SIEMENS BOP.
Los Componentes Electrónicos Clave
▪ Motor y Caja de Cambios
SIEMENS , 250 W para motor. La ventaja de los reductores SEW reside en su sencilla estructura mecánica. Esto les proporciona una mayor eficiencia que los reductores de tornillo sin fin. Además, los reductores de la serie S son silenciosos durante su funcionamiento.
Su diseño sencillo permite el ajuste individual del par y la velocidad, lo que permite una instalación compacta. Sin embargo, la combinación con una etapa de engranajes helicoidales aumenta significativamente la eficiencia en comparación con los reductores de tornillo sin fin. El par oscila entre 92 Nm y 4000 Nm.
▪ MCU - Unidad de Control Principal
Para la Unidad de Control Principal, utilizamos el sistema líder a nivel mundial, SIEMENS. Este modelo cuenta con un potente módulo de posicionamiento de E/S inteligente, desarrollado específicamente para el controlador programable más inteligente. Ofrece numerosas funciones para posicionamiento tanto en lazo abierto como en lazo cerrado.
▪ Inversor / Convertidor de Frecuencia
Inversor de CA alemán para motor trifásico de 220 V y 0,25 kW (0,33 HP). Convierte una entrada monofásica de 220 V de frecuencia fija a una trifásica de 220 V de frecuencia variable para controlar la velocidad de un motor de inducción de CA estándar.
Sobrecarga: 150% x 60 segundos, 200% x 3 segundos.
Rango de control de velocidad: 0-599 Hz. Frenado: Sin frenado dinámico.
Cumplimiento de EMC: IEC 61800-3 Segundo entorno C2 (industrial).
▪ Codificador
La función clave del codificador es el posicionamiento. El codificador que utilizamos para nuestra puerta giratoria TAR300 ofrece un rendimiento excepcional en cuanto a resistencia a impactos mecánicos y es capaz de soportar cargas axiales y radiales elevadas, adaptándose a diversos entornos industriales. Su ubicación especial del cableado se adapta a espacios reducidos. Velocidad máxima: 6000 rpm (1, continua). Capacidad máxima de carga del eje: 60 N axial, 100 N radial. Clase de protección: IP66.
Modos de Trabajo
▪ Modo de Trabajo Continuo
La puerta gira a baja velocidad si no hay peatones y a velocidad normal si se detectan. La puerta reduce su velocidad cuando no hay peatones. Este modo es ideal para tráfico intenso.
▪ Iniciar/Detener el Modo de Trabajo
La puerta se detiene cuando no hay peatones y gira a velocidad normal si se detectan. Tras un ciclo, la puerta se detiene si no se detectan peatones. Este modo puede ahorrar mucha energía.
Características de Seguridad
Se instalará el siguiente equipo de seguridad en la puerta giratoria.
▪ Interruptor de Seguridad Vertical
Cuando la goma de seguridad se deforma, el dispositivo electrónico se activa y la puerta deja de girar inmediatamente. Además, el interruptor de seguridad es monitoreado constantemente por el relé de seguridad; la puerta se detiene inmediatamente si se daña.
▪ Botón de Parada de Emergencia
El botón de parada de emergencia es capaz de detener el movimiento de la puerta automática bajo cualquier circunstancia, garantizando la seguridad de los transeúntes en caso de emergencia.
▪ Control Sensible a La Fuerza
Cuando alguien ingresa a la puerta giratoria y toca el ala de la puerta, el ala de la puerta detectará la resistencia y enviará la señal de obstrucción a la MCU, luego la MCU determinará si la resistencia excede el valor preestablecido y hará que el motor se detenga inmediatamente si lo excede.
▪ Función de Control de Par
Cuando la distancia hasta la posición de cierre es menor a cierta distancia, la fuerza del sistema de accionamiento se reduce. Así, incluso si un transeúnte intenta entrar corriendo, no resultará herido.
▪ Sistema de Escape de Pánico (Opcional)
La hoja de la puerta se puede plegar manualmente en caso de emergencia o de paso de objetos grandes.
▪ Puerta de Seguridad Nocturna (Opcional)
Según las preferencias del cliente, se pueden añadir dos puertas curvas fuera del tambor para cerrar todo el sistema de puertas giratorias cuando sea necesario. Esta opción proporciona protección adicional al edificio y a la puerta.
▪ Botón Pulsador para Discapacitados/Botón para Discapacitados
Al presionar el botón deshabilitado, la puerta girará a una velocidad más lenta durante una ronda, después de eso, la puerta gira normalmente.
▪ Barrera Anti-colisión (Opcional)
Cuando los peatones se acercan al ala de la puerta giratoria, la Barrera Anti-colisión que está montada en las alas de la puerta se activará y hará que la puerta se detenga inmediatamente, para evitar que las personas golpeen el hoja de la puerta.
Vidrio de Seguridad
Todos los vidrios cumplen con los requisitos de las normas internacionales. Ofrecen excelente resistencia a impactos, robos y explosiones.
▪ El vidrio curvado era un vidrio laminado transparente de 12 mm (6+6) de espesor.
▪ El vidrio plano era vidrio templado transparente de 12 mm de espesor.
▪ El techo fue construido con vidrio de seguridad semilaminado y semitemplado de 16 mm (8+8).

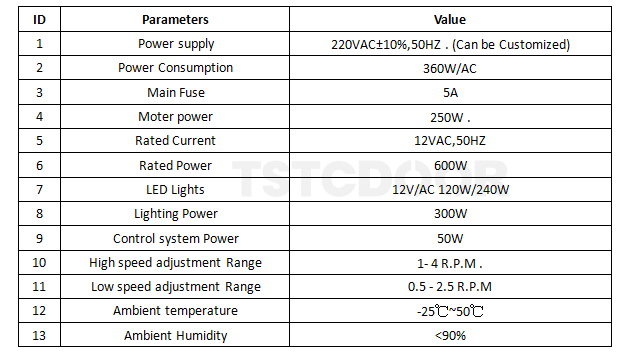

Datos técnicos
• Descargar Dibujos
Por favor haga clic en el ICONO de la izquierda para descargar los dibujos.
Entrega y Almacenamiento
Entregue los materiales en el lugar de trabajo en el embalaje del fabricante sin daños y completo con las instrucciones de instalación.
Almacenar fuera del suelo, bajo techo, protegido del clima y de las actividades de construcción.
Tiempo de entrega: Aproximadamente 35 días hábiles después de recibir el pago por adelantado.
Garantía
TSTC ofrece una garantía de servicio de 2 años para TAR300, esta garantía es válida por un período de hasta 2 años a partir de la fecha efectiva de llegada del producto y cubre el reemplazo de piezas dañadas durante el uso normal del producto.
Servicio Postventa
TSTC se compromete a proporcionar accesorios suficientes y confiables a proveedores y distribuidores. TSTC ofrece soporte técnico oportuno para brindar un servicio posventa rápido y eficaz a clientes de todo el mundo.
El servicio de emergencia estará disponible las 24 horas del día, los siete días de la semana.
Teléfono: +86 188 4008 6078 .
