Краткое Bведение

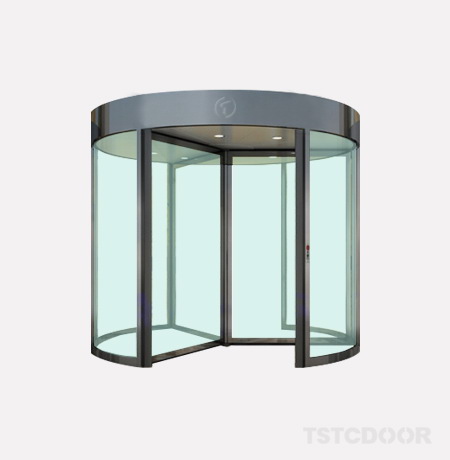

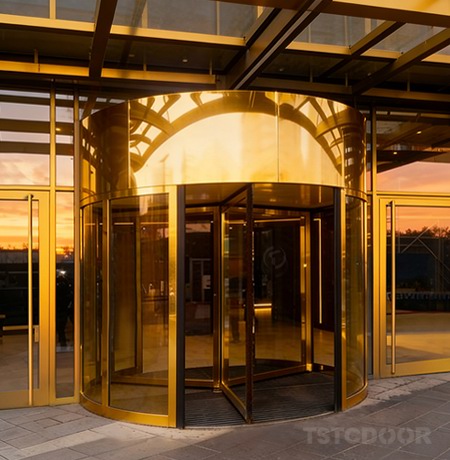

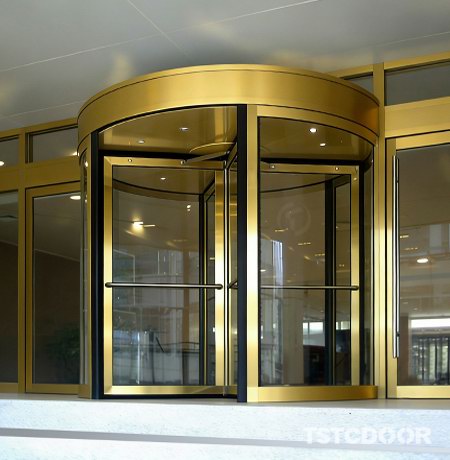

3/4 крыла Револьверные Дверь -TSTC,  Модель: TAR300

Почему стоит выбрать 3/4 крыла автоматическую вращающуюся дверь TSTC?

▪ Надежная конструкция для дверных конструкций и интеллектуального управления.

▪ Надежные стержневые детали от всемирно известных брендов, таких как SIEMENS, LENZE, BEA.

▪ Функции безопасности с достаточным количеством датчиков безопасности, кнопок безопасности, чувствительного к силе и контроля крутящего момента, системы экстренного прорыва могут быть предоставлены при необходимости.

▪ Дистрибьюторы и установленные проекты автоматических дверей по всему миру приносят нам большую уверенность в продаже и обслуживании.

▪ Экономичная цена может принести нашим партнерам больше прибыли.

Сертификация

Карусельные двери TSTC с сертификатами ISO9001, ISO14001, CE.

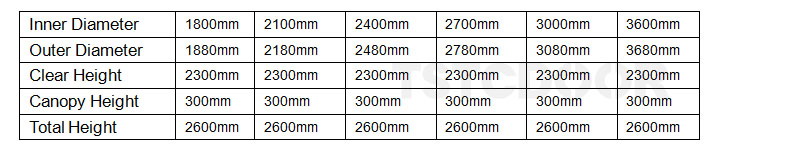

Спецификации

Стандартные размеры указаны ниже, может быть предоставлена услуга по индивидуальному заказу.

Обработка поверхности / отделка

Алюминиевая рама с анодированием, окраской RAL или облицовкой из нержавеющей стали.

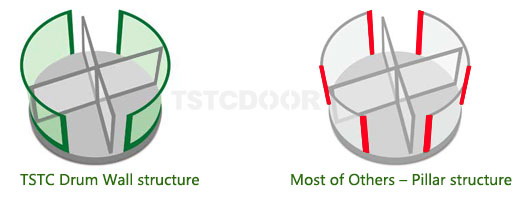

Специальная несущая конструкция – Барабанная Cтена

Одной из выдающихся особенностей TAR300 является несущая конструкция Cтенки барабана, по сравнению с несущей конструкцией колонн других брендов, эта специальная конструкция может повысить безопасность конструкции и сделать дверь более устойчивой.

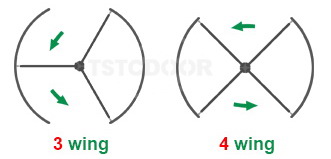

Количество из дверных Крыло

Вращающаяся дверь имеет конфигурацию 3/4 крыла.

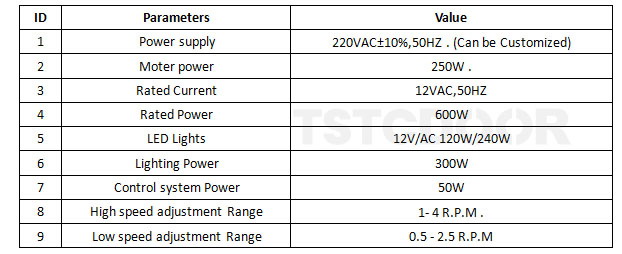

Технические Данные

О ключевых электронных Компонентах

▪ Мотор и Редуктор

SIEMENS, 250 Вт для двигателя. Сила редукторов SEW заключается в их простой механической конструкции. Это обеспечивает более высокую эффективность по сравнению с чисто червячными редукторами. Кроме того, редукторы серии S работают бесшумно во время работы.

Простая конструкция обеспечивает индивидуальную регулировку крутящего момента и скорости, что позволяет экономить место при установке, однако комбинация с косозубой зубчатой ступенью значительно повышает эффективность по сравнению с чисто косозубыми червячными редукторами. Крутящий момент колеблется от 92 Nm до 4,000 Nm.

▪ Главный блок управления

Для главного блока управления мы использовали систему 1-го класса в мире, SIEMENS, модель которую мы использовали, имеет мощный интеллектуальный модуль ввода-вывода "позиционирования", который был разработан специально для самого умного программируемого контроллера. Он может предоставлять множество функций как для разомкнутого, так и для замкнутого позиционирования.

▪ Инвертор / преобразователь частоты

Германия Инвертор переменного тока для двигателя 0.25 kw (0.33 HP) 220V 33 Ph. Преобразует однофазный вход с фиксированной частотой 220V в трехфазный с переменной частотой 220V для управления скоростью стандартного асинхронного двигателя переменного тока.

Перегрузка: 150% x 60 секунд, 200% x 3 секунды.

Диапазон регулировки скорости: 0-599Hz. Торможение: Без динамического торможения.

Соответствие требованиям ЭМС: IEC 61800-3 Вторая среда C2 (промышленная).

▪ Энкодер

Ключевой функцией энкодера является позиционирование, и энкодер, который мы использовали для нашей револьверной двери TAR300, обеспечивает выдающиеся характеристики механической ударопрочности и способен выдерживать более высокие осевые и радиальные нагрузки, чтобы соответствовать различным промышленным условиям. Его специальное расположение кабелей подходит для ограниченного пространства. Максимальная скорость об/мин: 6000 об/мин 1, непрерывная . Максимальная грузоподъемность вала: 60 Н осевая, 100 Н радиальная. Класс защиты: IP66.

Инструмент Коррекция

Мы используем SIEMENS TD400 , LENZE / SIEMENS BOP для обеспечения полной и точной настройки параметров наших револьверных дверей.

Операционный

Дверь может быть настроена на работу в одном из следующих режимов по требованию владельца здания. Переключение между этими режимами происходит поворотом клавиши на панели управления.

1. Ночной Замок. Дверь может автоматически находить положение блокировки и блокироваться вручную для обеспечения безопасности всего здания.

2. Непрерывное вращение. Дверь продолжает вращаться на низкой скорости, если нет пешеходов, дверь вращается с нормальной скоростью, если пешеходы обнаружены инфракрасным датчиком, и режим будет продолжаться до тех пор, пока пешеходов не будет. Специально разработан для интенсивного транспортного потока.

3. Идти-остановка. Дверь будет автоматически вращаться (за счет активации датчика) при приближении к двери. Эта настройка идеально подходит для снижения энергопотребления.

Функции безопасности

На вращающейся двери будет установлено следующее оборудование для обеспечения безопасности.

▪ Вертикальный предохранительный выключатель

Когда защитная резина сжимается до деформации, электронное устройство в резине сработает и заставит дверь немедленно остановиться. Более того, предохранительный выключатель все время контролировался защитным реле, дверь немедленно перестанет работать, если предохранительный выключатель был поврежден.

▪ Чувствительное к силе управление

Когда кто-то входит в вращающуюся дверь и прикасается к дверной створке, дверная створка почувствует сопротивление и отправит сигнал о препятствии на MCU, затем MCU определит, превышает ли сопротивление заданное значение, и заставит двигатель немедленно остановиться, если оно превышено.

▪ Функция контроля крутящего момента

Когда зазор до закрывающего положения меньше определенного расстояния, движущая сила приводной системы будет снижена. Так что даже если прохожий попытается ворваться внутрь, он не пострадает.

▪ Аварийная кнопка остановки

Кнопка аварийной остановки способна остановить движение автоматической двери при любых обстоятельствах, обеспечивая безопасность прохожих в случае возникновения аварийной ситуации.

▪ Кнопка для инвалидов

При нажатии на отключенную кнопку, дверь будет вращаться с более медленной скоростью в течение раунда, после этого дверь вращается нормально.

▪ Световая занавеска защиты от столкновения (Необязательный)

Когда пешеходы приближаются к створке вращающейся двери, срабатывает противоударная световая завеса, собранная на створках двери, и дверь немедленно останавливается, чтобы люди не ударились о крыла двери.

▪ Устройство аварийного открывания (Необязательный)

Дверные Kрылом можно складывать вручную в случае аварийной ситуации или проходящих крупногабаритных предметов.

▪ Ночная бронированная дверь (Необязательный)

В зависимости от предпочтений заказчика две изогнутые двери могут быть добавлены за пределами стенки барабана, чтобы при необходимости закрыть всю систему револьверных дверей. Такой вариант обеспечивает дополнительную защиту здания и двери.

Безопасное Cтекло

Все стекла соответствуют требованиям международных стандартов. Стекло обладает отличной ударопрочностью, взломостойкостью, противовзрывозащитными характеристиками.

▪ Изогнутая стена будет оснащена изогнутым многослойным безопасным стеклом толщиной 4+4mm.

▪ Дверные створки будут из 4+4mm многослойного безопасного стекла.

Потолочные Cветильники

NVC MR16A , светодиодный фонарь, 12 V/AC.

•  Скачать Чертежи

     Пожалуйста, нажмите на левый ЗНАЧОК для загрузки чертежей .

Доставка и Xранение

Доставляйте материалы на строительную площадку в неповрежденной упаковке производителя, в комплекте с инструкциями по установке.

Хранить на земле, под укрытием, в защищенном от атмосферных воздействий и строительных работ месте.

Срок доставки: Около 35 рабочих дней после получения предоплаты.

Гарантия

TSTC предоставляет 2-летнюю гарантию на обслуживание TAR300, эта гарантия действительна в течение периода до 2 лет с даты вступления в силу продукта и распространяется на замену деталей, поврежденных при нормальном использовании продукта.

Послепродажное обслуживание

TSTC стремится предоставлять достаточное количество надежных аксессуаров поставщикам и дистрибьюторам. TSTC предлагает своевременную техническую поддержку для обеспечения быстрого и эффективного послепродажного обслуживания для клиентов по всему миру.

Аварийная служба будет доступна 24 часа в сутки / семь дней в неделю.
