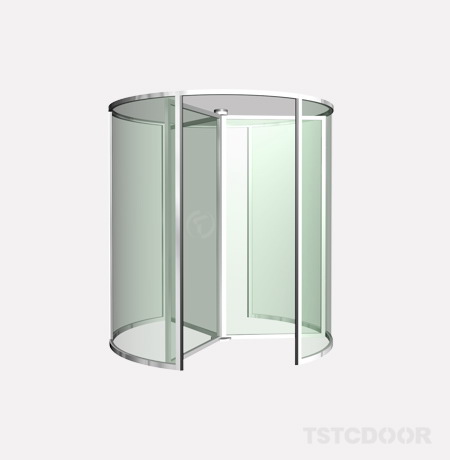

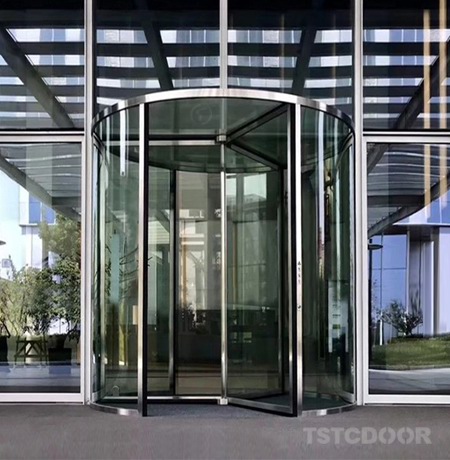

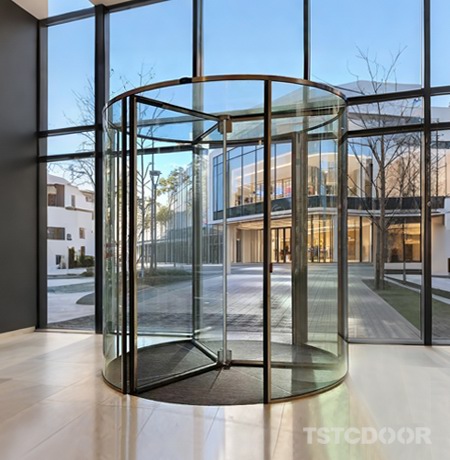

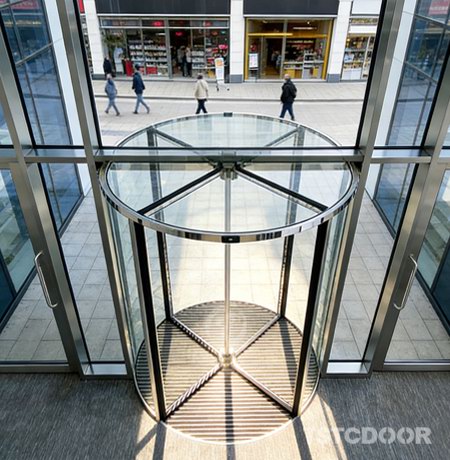

Полностью стеклянная Вращающаяся Дверь
3/4 крыла Полностью стеклянная Вращающаяся Дверь -TSTC Модель: TAR600
Передовые и зрелые технологии
▪ Полностью стеклянный дизайн, надежная конструкция для дверной конструкции и интеллектуального управления, специальный режим подземного вождения.
▪ Надежные стержневые детали от всемирно известных брендов, таких как SIEMENS, LENZE, BEA.
▪ Функции безопасности с достаточным количеством датчиков безопасности, чувствительным к силе и контролем крутящего момента, системой экстренного отключения могут быть предоставлены при необходимости.
▪ Безопасное стекло толщиной 12mm, толщиной 16mm, отличной ударопрочностью, противовзрывозащитными характеристиками.
▪ Тонкие алюминиевые профили толщиной 30mm для наружной стены и 23mm для створки двери, делают всю дверь более прозрачной.
▪ Дистрибьюторы и установленные проекты автоматических дверей по всему миру приносят нам большую уверенность в продаже и обслуживании.
▪ Экономичная цена может принести нашим партнерам больше прибыли .
Гарантия
TSTC предоставляет 2-летнюю гарантию на обслуживание TAR600, эта гарантия действительна в течение периода до 2 лет с даты вступления в силу продукта и распространяется на замену деталей, поврежденных при нормальном использовании продукта.
Сертификация
Карусельные двери TSTC с сертификатами ISO9001, ISO14001, CE.

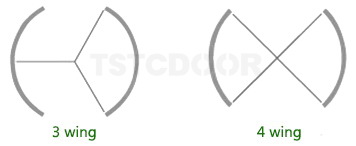

Количество из дверных Крыло
Вращающаяся дверь имеет конфигурацию 3/4 крыла.

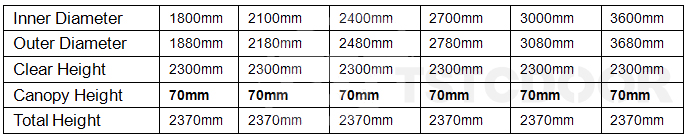

Спецификации

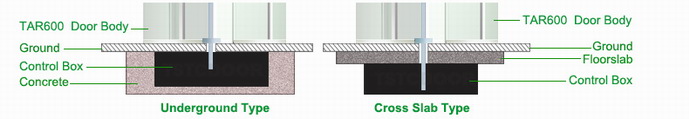

2 типа для установки
В цельностеклянной карусельной двери была использована уникальная конструкция привода днища, что позволило сделать корпус двери гладким и прозрачным, удовлетворяя предпочтениям современного дизайнера. Установки включающая в себя типы "Подземная" и "Поперечная плита".
Инструмент Коррекция
Мы используем SIEMENS TD400 , LENZE / SIEMENS BOP для обеспечения полной и точной настройки параметров наших револьверных дверей.
О ключевых электронных Компонентах
▪ Мотор и Редуктор
SIEMENS, 250 Вт для двигателя. Сила редукторов SEW заключается в их простой механической конструкции. Это обеспечивает более высокую эффективность по сравнению с чисто червячными редукторами. Кроме того, редукторы серии S работают бесшумно во время работы.
Простая конструкция обеспечивает индивидуальную регулировку крутящего момента и скорости, что позволяет экономить место при установке, однако комбинация с косозубой зубчатой ступенью значительно повышает эффективность по сравнению с чисто косозубыми червячными редукторами. Крутящий момент колеблется от 92 Nm до 4,000 Nm.
▪ Главный блок управления
Для главного блока управления мы использовали систему 1-го класса в мире, SIEMENS, модель которую мы использовали, имеет мощный интеллектуальный модуль ввода-вывода "позиционирования", который был разработан специально для самого умного программируемого контроллера. Он может предоставлять множество функций как для разомкнутого, так и для замкнутого позиционирования.
▪ Инвертор / преобразователь частоты
Германия Инвертор переменного тока для двигателя 0.25 kw (0.33 HP) 220V 33 Ph. Преобразует однофазный вход с фиксированной частотой 220V в трехфазный с переменной частотой 220V для управления скоростью стандартного асинхронного двигателя переменного тока.
Перегрузка: 150% x 60 секунд, 200% x 3 секунды.
Диапазон регулировки скорости: 0-599Hz. Торможение: Без динамического торможения.
Соответствие требованиям ЭМС: IEC 61800-3 Вторая среда C2 (промышленная).
▪ Энкодер
Ключевой функцией энкодера является позиционирование, и энкодер, который мы использовали для нашей револьверной двери TAR300, обеспечивает выдающиеся характеристики механической ударопрочности и способен выдерживать более высокие осевые и радиальные нагрузки, чтобы соответствовать различным промышленным условиям. Его специальное расположение кабелей подходит для ограниченного пространства. Максимальная скорость об/мин: 6000 об/мин 1, непрерывная . Максимальная грузоподъемность вала: 60 Н осевая, 100 Н радиальная. Класс защиты: IP66.
Режимы Pаботы
▪ Непрерывный Pаботы Pежим
Дверь продолжает вращаться на низкой скорости, если нет пешехода, и вращается с нормальной скоростью, если обнаружены пешеходы. Дверь будет замедляться, когда нет пешехода. Этот режим вполне подходит для большого транспортного потока.
▪ Пуск/Остановка Pабочего Pежима
Дверь останавливается, когда нет пешехода, и вращается с нормальной скоростью, если обнаружены пешеходы. После одного цикла дверь остановится, если пешеход не будет обнаружен. Этот режим позволяет сэкономить много энергии.
Функции безопасности
На вращающейся двери будет установлено следующее оборудование для обеспечения безопасности.
▪ Вертикальный предохранительный выключатель
Когда защитная резина сжимается до деформации, электронное устройство в резине сработает и заставит дверь немедленно остановиться. Более того, предохранительный выключатель все время контролировался защитным реле, дверь немедленно перестанет работать, если предохранительный выключатель был поврежден.
▪ Аварийная кнопка остановки
Кнопка аварийной остановки способна остановить движение автоматической двери при любых обстоятельствах, обеспечивая безопасность прохожих в случае возникновения аварийной ситуации.
▪ Чувствительное к силе управление
Когда кто-то входит в вращающуюся дверь и прикасается к дверной створке, дверная створка почувствует сопротивление и отправит сигнал о препятствии на MCU, затем MCU определит, превышает ли сопротивление заданное значение, и заставит двигатель немедленно остановиться, если оно превышено.
▪ Функция контроля крутящего момента
Когда зазор до закрывающего положения меньше определенного расстояния, движущая сила приводной системы будет снижена. Так что даже если прохожий попытается ворваться внутрь, он не пострадает.

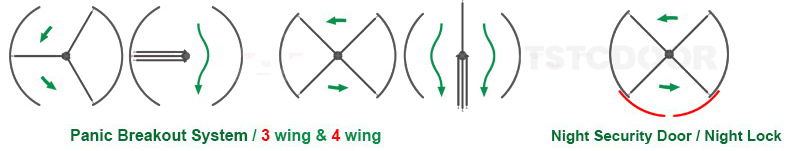

▪ Устройство аварийного открывания (Необязательный)
Дверные Kрылом можно складывать вручную в случае аварийной ситуации или проходящих крупногабаритных предметов.
▪ Ночная бронированная дверь (Необязательный)
В зависимости от предпочтений заказчика две изогнутые двери могут быть добавлены за пределами стенки барабана, чтобы при необходимости закрыть всю систему револьверных дверей. Такой вариант обеспечивает дополнительную защиту здания и двери.
▪ Кнопка для инвалидов
При нажатии на отключенную кнопку, дверь будет вращаться с более медленной скоростью в течение раунда, после этого дверь вращается нормально.
▪ Световая занавеска защиты от столкновения (Необязательный)
Когда пешеходы приближаются к створке вращающейся двери, срабатывает противоударная световая завеса, собранная на створках двери, и дверь немедленно останавливается, чтобы люди не ударились о крыла двери.
Безопасное Cтекло
Все стекла соответствуют требованиям международных стандартов. Стекло обладает отличной ударопрочностью, взломостойкостью, противовзрывозащитными характеристиками.
▪ Изогнутое стекло представляло собой прозрачное многослойное стекло толщиной 12mm (6+6).
▪ Плоское стекло представляло собой прозрачное закаленное стекло толщиной 12mm.
▪ Потолок был изготовлен из полуламинированного и полузакаленного безопасного стекла толщиной 16mm (8+8).

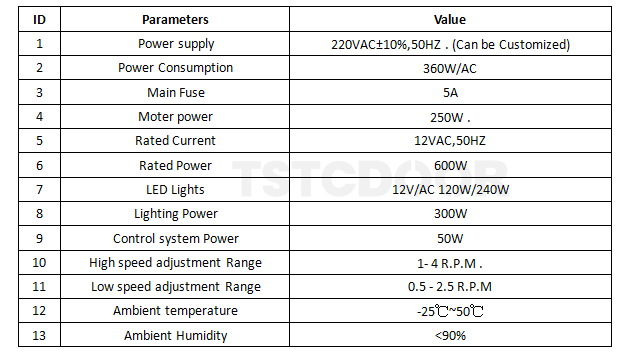

Технические Данные
• Скачать Чертежи
Пожалуйста, нажмите на левый ЗНАЧОК для загрузки чертежей .
Доставка и Xранение
Доставляйте материалы на строительную площадку в неповрежденной упаковке производителя, в комплекте с инструкциями по установке.
Хранить на земле, под укрытием, в защищенном от атмосферных воздействий и строительных работ месте.
Срок доставки: Около 35 рабочих дней после получения предоплаты.
Послепродажное обслуживание
TSTC стремится предоставлять достаточное количество надежных аксессуаров поставщикам и дистрибьюторам. TSTC предлагает своевременную техническую поддержку для обеспечения быстрого и эффективного послепродажного обслуживания для клиентов по всему миру.
Аварийная служба будет доступна 24 часа в сутки / семь дней в неделю.
Тел : +86 188 4008 6078 .
